◈ 항공에서 ‘고도(Altitude)’란 항공기의 위치를 수직 기준으로 나타내는 값으로, 기준점의 설정에 따라 여러 형태로 구분됩니다. 정확한 고도 개념의 이해는 항공기 운항, 항로 분리, 기상보고, 항법 운용 등 모든 비행 단계에서 필수적입니다.
1️⃣ 진고도 (True Altitude, TA)
정의: 평균해수면(Mean Sea Level, MSL)을 기준으로 측정한 고도
표시: 항공차트, 장애물 높이, 항로고도 등 대부분의 항공정보가 이 기준을 사용
계산: 대기압, 온도 등을 고려한 실제 높이
예시: “항공기가 3,000피트 MSL에서 비행 중이다.”
2️⃣ 지상고도 (Absolute Altitude, AGL)
정의: 항공기와 지표면(terrain) 사이의 실제 높이
활용: 착륙 접근, 저고도 운항, 헬리콥터 운용 시 중요
표시: 일반적으로 레이더고도계(Radar Altimeter, RADALT)로 표시
예시: “활주로 상공 200피트에서 안정된 접근을 유지 중”
3️⃣ 표시고도 (Indicated Altitude)
정의: 기압고도계를 설정한 기준압(QNH 또는 QFE)에 따라 눈금에 표시되는 고도
사용: 조종사가 직접 참조하는 기본 고도
보정 요소: 온도·압력 보정 미반영 시 오차 발생 가능
4️⃣ 기압고도 (Pressure Altitude)
정의: 표준기압(1013.25 hPa, 29.92 inHg)을 기준으로 한 고도
활용: 항공기 간 수직 분리를 위해 사용 (특히 Flight Level 체계에서)
표시: 고도계 기준압을 1013.25로 설정 시의 고도값
예시: “FL100(비행준위 100, 약 10,000피트)”
5️⃣ 밀도고도 (Density Altitude)
정의: 실제 대기 밀도를 표준대기 조건에 대응시킨 고도
의의: 항공기 성능(상승력, 이륙거리, 엔진 출력)에 직접적인 영향
계산: 기압고도 + [120 × (ISA 온도차)]
예시: 고온·저기압일수록 밀도고도는 높아져 이륙 성능 저하
6️⃣ 표준기압고도 및 비행준위 (Flight Level, FL)
정의: 표준기압 1013.25 hPa 기준으로 정의된 층별 수직구분 단위
표기: FL100 = 10,000피트 / FL200 = 20,000피트

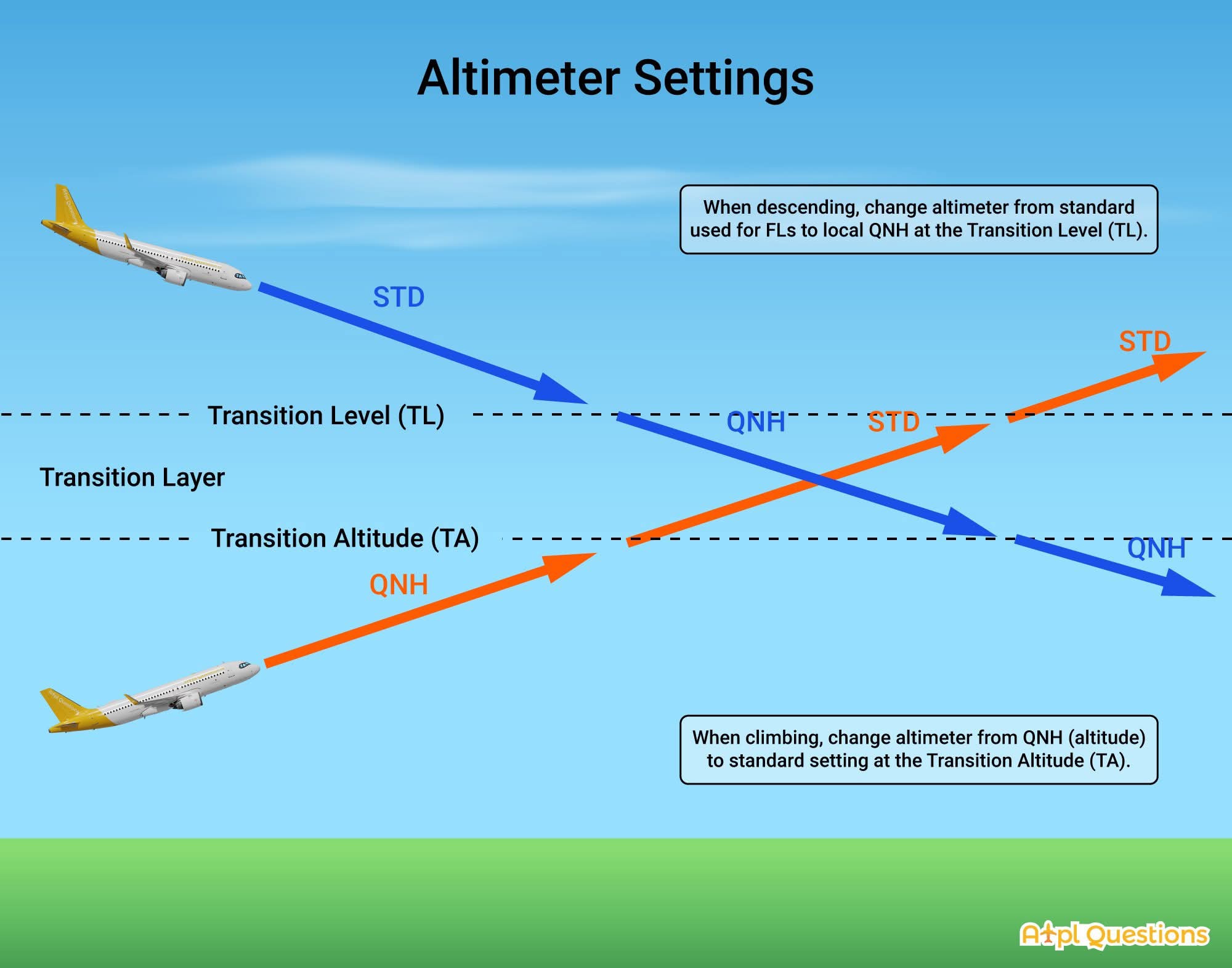

적용 구분:
Transition Altitude (TA) 이하: QNH 기준 (표시고도 사용)
Transition Level (TL) 이상: 표준기압 기준 (FL 사용)
그 사이 구간: Transition Layer

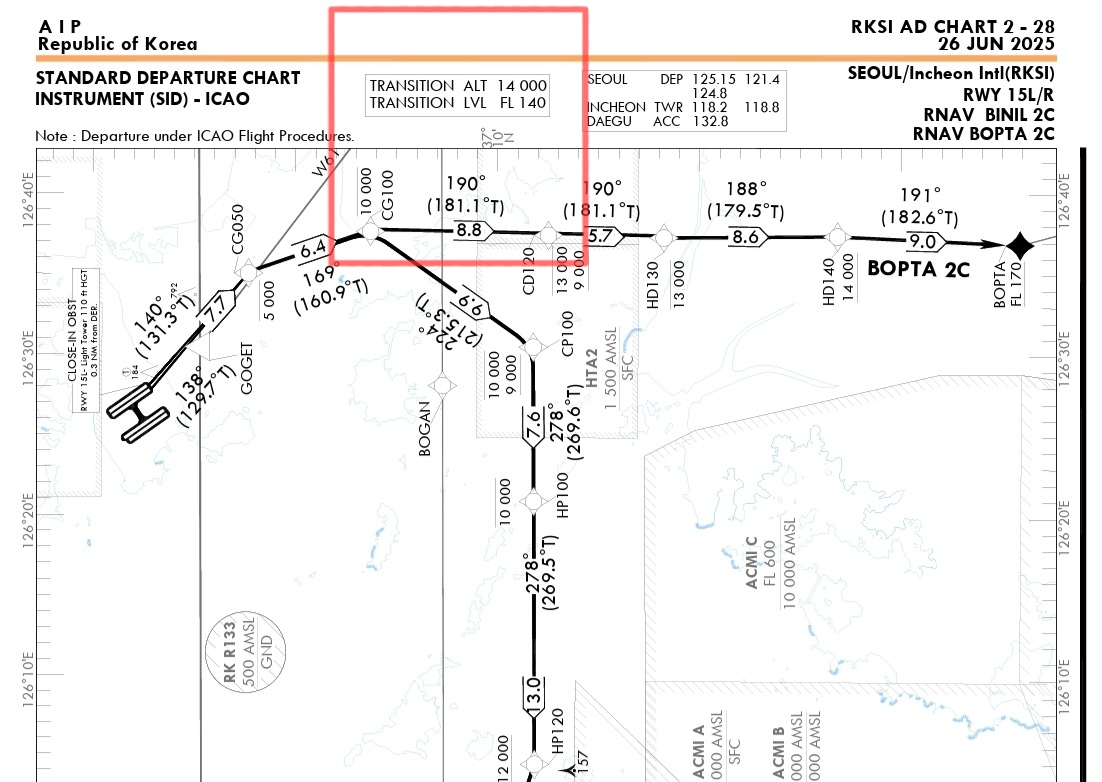

국내 예시: 대한민국 대부분 지역의 TA는 14,000피트
해외 예시: TL은 관제사 지시, TA 6,000피트
1. Transition Level (QNE)
Transition Altitude 위에서 이용 가능한 가장 낮은 Flight Level
2. Transition Altitude(QNH)
항공기 고도가 MSL 고도를 기준하여 관제되는 공항 주변에서의 고도
3. Transition Layer
• Transition Altitude와 Level 사이의 공역
• Transition Layer를 통해 강하시는 QNH (국지 Station Pressure) Set 하고 상승 시 QNE
(29.92 inhg /1013.2 hpa) Set 한다.
한국 (FL 140)
4. Transiton Height (QFE)
공항 주위에서 A/C 수직 위치가 공항의 기준점 (Reference Datum)으로부터의 높이로 표현되는 고도
* 실제 우리나라의 전이고도는 14000피트이지만 Transition Layer가 없는 것은 아닙니다.
Transition Level (QNE 1013.25/29,92)과 Transition Altitude(QNH)의 수정 간에 고도차이가 발생하게 되며 이 고도는 적게는 500피트 이상에서 1000피트 이상 차이가 나게 됩니다.

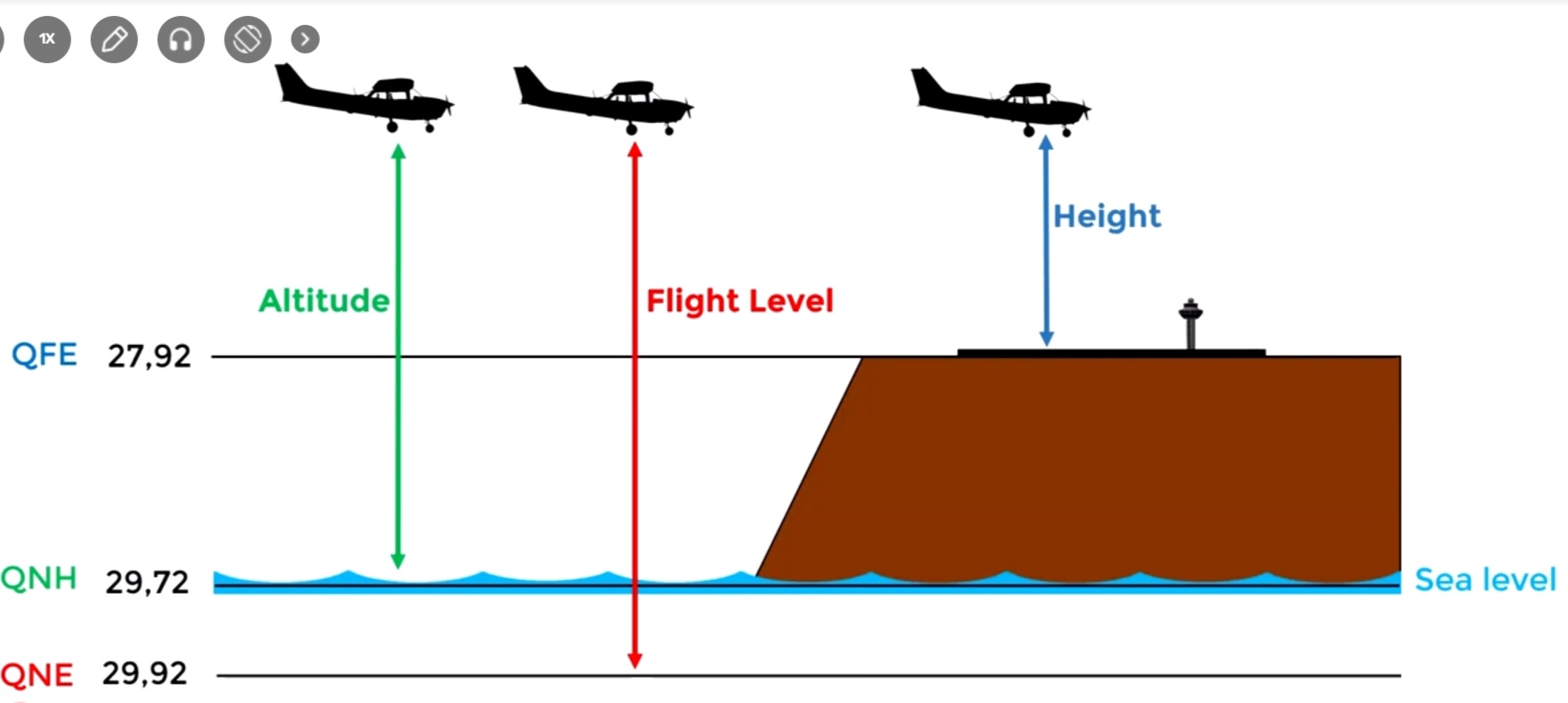

7️⃣ QNH / QFE / QNE 설정 기준
설정 방식 기준점 표시고도 의미 주 사용 시기
QNH 해수면 MSL 기준 고도 출·도착, 저고도 비행
QFE 비행장 표면 활주로 기준 고도 일부 군용 또는 헬리콥터 운용
QNE 1013.25 hPa FL 체계 적용 고도 고고도 순항
요약 비교표
고도 종류 기준점 계기 주요 용도
진고도 (TA) MSL – 차트·항로·장애물
지상고도(AGL) 지표면 RADALT 착륙, 저고도
표시고도 QNH 기압고도계 일반 비행
기압고도 (29.92/1013.25) 기압고도계 항공교통 분리
밀도고도 대기밀도 기준 계산값 성능·엔진 출력
◈ 결론
- 비행 중 고도의 기준은 단순한 높이 개념을 넘어 항공교통의 분리, 항법 정확성, 성능 계산, 안전 확보의 핵심 요소입니다. 조종사는 비행 단계에 따라 적절한 고도 기준(QNH·QNE·QFE)을 설정하고, 기상 조건에 따른 밀도고도의 영향을 고려해야 합니다.
- 해상 저고도 비행 중에는 기압고도계(Barometric Altimeter)와 레이더고도계(Radar Altimeter)의 표시 차이로 인해 순간적인 고도 착각을 경험할 수 있습니다. 특히 원해 비행 시에는 기압보정치를 받을 수 없어 이러한 차이가 더욱 커질 수 있습니다. 따라서 RADAR ALT와 BARO ALT의 값을 일치시키는(Rad-Baro Matching) 절차를 통해 고도 인식 오류를 최소화할 필요가 있습니다.
이 절차는 저고도 수색·구조 임무, 함상 이착함, 호이스트 운용 등 정밀한 고도 유지가 요구되는 상황에서 반드시 수행되어야 합니다.
◈ 관련 근거
- ICAO Annex 2 — Rules of the Air
- ICAO Doc 8168 — PANS-OPS, Volume I (Flight Procedures)
- FAA AIM Chapter 7
- 국토교통부 AIP ENR 1.7, GEN 3.4
- youtube - Aviation Theory - https://youtu.be/9VEVUVS7fbg?si=hnaK2ril9lXIsYqv
