024 - 고도3 - 온도 및 풍속에 따른 고도 보정

최근 개정된 공군 FLIP이 배부되어 변경된 내용을 확인하던 중, 온도에 따른 고도 보정 도표를 보며 관련 내용을 정리해 보았다.

양양공항을 기준으로 RNP 접근차트를 보면, 외기 온도에 따른 고도 오차를 고려하여 다음과 같은 제한사항이 명시되어 있다.
• RNP 0.3 required
• Baro-VNAV N/A below -20°C or above 45°C
• ATC surveillance service required

이는 온도 변화에 따른 기압고도 오차가 접근 안전성에 영향을 미칠 수 있음을 반영한 것이다. 또한 Baro-VNAV을 사용할 수 없는 저온(혹한) 환경에서는, 기타 접근 시 DA 또는 MDA 판단 시 ICAO에서 제시한 저온 보정값을 적용하여 운용하는 것이 타당하다.

(관련근거: ICAO Doc 8168, PANS-OPS – Cold Temperature Corrections)

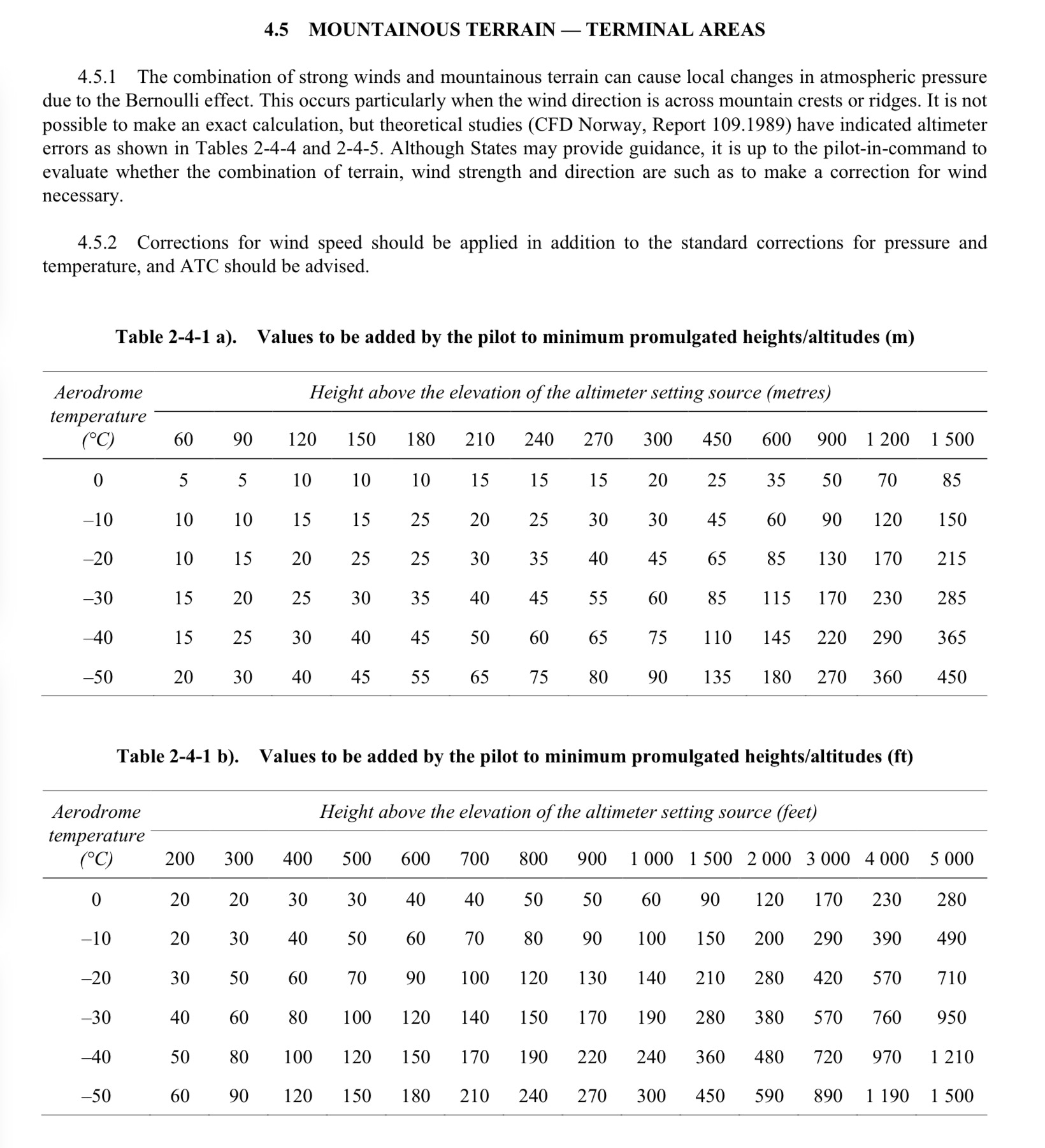

이와 관련하여 ICAO Doc 8168의 Aircraft Operation 내용 중 바람에 따른 고도 오차 부분을 보며 추가적인 생각이 들었다.

기종마다 차이는 있으나, 회전익 항공기의 ALT 모드는 일반적으로 40~45kt 이상의 속도에서 Engage 하도록 교범에 명시되어 있다. 통상적으로 Vy 이하에서는 Collective 축을, 그 이상의 속도에서는 Pitch 축을 통해 ALT Capture가 이루어지는 구조다.

다만 실제 운용 시에는 0kt 상태에서도 ALT 모드가 Engage 되는 것을 확인할 수 있다. 그러나 Hover와 같은 저속 상태에서는 돌풍 등의 영향에 의해 기압 변화가 크게 발생하며, 이로 인해 Baro Altimeter가 외부 압력 변화를 민감하게 반영하면서 고도가 지속적으로 변동하는 현상이 나타난다.

반면, 바람이 잔잔한 환경에서는 ALT 모드와 RALT(CRHT) 모드 간의 차이를 크게 체감하기 어렵다. 그러나 바람이 강한 상황에서는 기압고도 기반 제어의 신뢰도가 저하되는 것을 경험적으로 확인할 수 있었다.

결국, 바람이 강할수록 고도계 오차가 증가한다는 점은 경험적으로 인지하고 있었으나, 이를 반영하여 비행교범에서 ALT 모드 Engage 최소 속도를 설정하고 있다는 점, 그리고 ICAO 문서에서도 바람과 고도 오차의 관계를 명시하고 있다는 점에서 이론과 실제 운용이 일치함을 다시 한번 확인할 수 있었다.

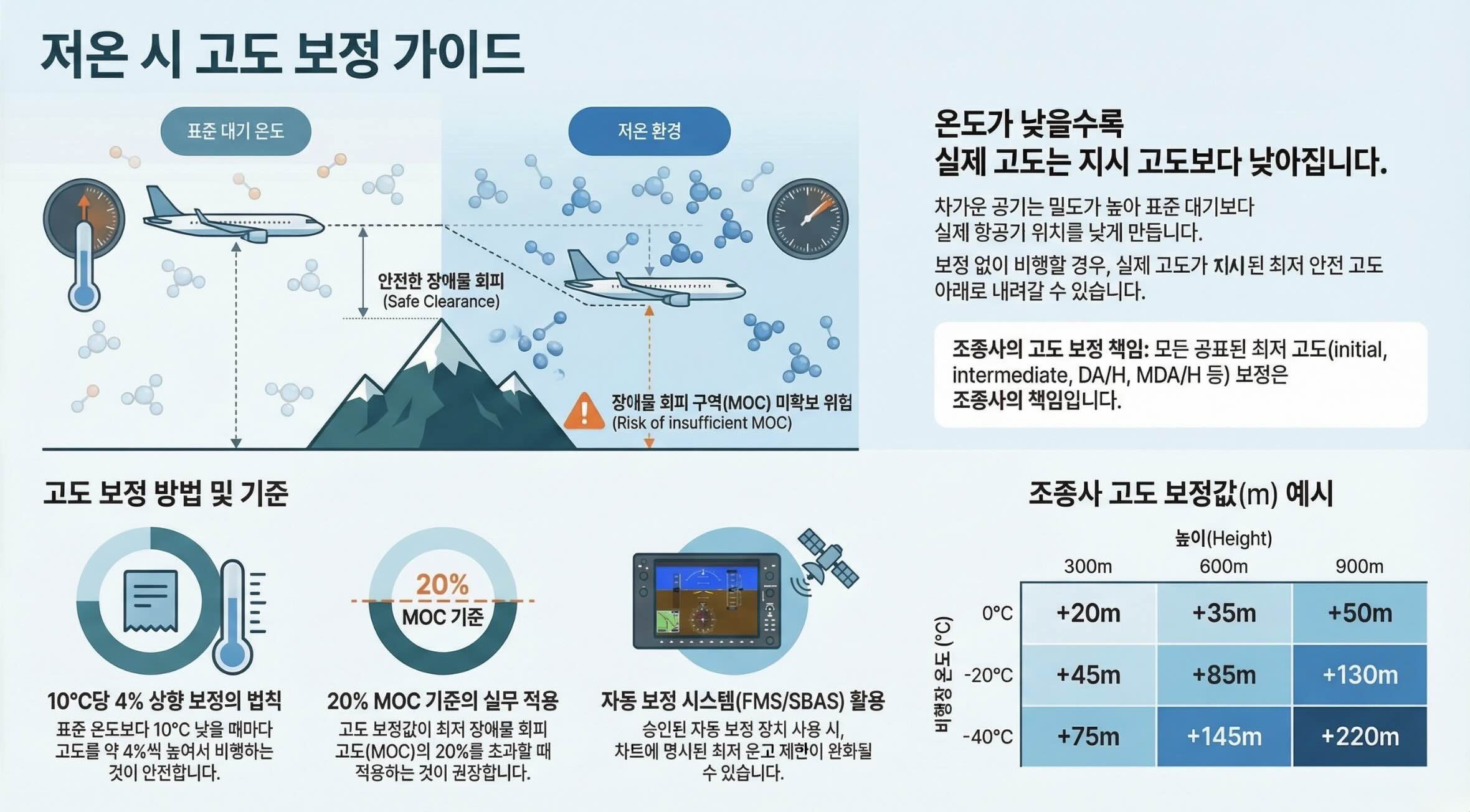

계기비행 시 저온 고도 보정 근거 및 규정
1. 국제 표준 (ICAO)
  - ICAO Doc 8168 (PANS-OPS): 계기비행 절차 수립 기본 문서. 표준 대기(ISA) 미달 시 발생하는 고도계 오차 보정 계산식 및 'Cold Temperature Correction Table' 수록.
  - ICAO Annex 2 (Rules of the Air): 조종사의 장애물 이격 및 안전 고도 유지 책임 명시. 저온 시 고도 보정을 해당 책임의 범주로 포함.
2. 국내 규정 (대한민국 국토교통부)
  - 항공안전법 및 관련 고시: ICAO 권고 사항을 준수하는 항공기 운항 기술기준 적용.
  - AIP Korea (항공정보간행물): ENR(항로) 및 AD(비행장) 섹션에 특정 공항별 저온 고도 보정 절차 명시. 특히 겨울철 접근 단계에서의 보정 절차 강조.
3. 미국 연방항공청 (FAA) 지침
  - AIM 7-3-1: 고도계 오차 원리 및 보정표 사용법 상세 수록.
  - NTAP (Notices to Air Missions): 매년 'Cold Temperature Restricted Airports' 목록 발행. 해당 공항은 임계 온도 이하 시 중간/최저 고도 보정 필수.
  - AC 91-86: 저온 고도 보정 절차 및 조종사-관제사(ATC) 간 표준 통신 절차 규정.
4. 항공기 운영 매뉴얼 (POH/AFM)
  - POH/AFM 수록 도표: 제조사별 장비 성능에 따른 온도 보정 도표 수록. 비행 지침으로서 법적 강제력 보유.
5. 주요 적용 기준 요약
  - 0°C 이하: 고도 보정 검토 시작 단계.
  - -15°C ~ -30°C 이하: 산악 지형 비행 및 비정밀 접근 시 보정 필수 권고.
  - 접근 차트 명시: 차트 하단에 "Cold temperature correction required at or below -XX°C" 문구 존재 시, 해당 온도 이하에서 보정 적용은 법적 의무.
  - 최종 목적: 실제 고도가 지시 고도보다 낮아져 발생하는 지형물 충돌 사고(CFIT) 방지.
